Consignas de validación de lecturas

Propósito

Las consignas son condicionales que deben cumplir las lecturas para un punto determinado. En el caso que un registro de una lectura no compla con una consigna configurada se disparará una alarma.

El sistema permite asignar consignas de configuración en los siguientes elementos:

• Acumuladores
• Depósitos
• Puntos de control

Creación masiva de consignas

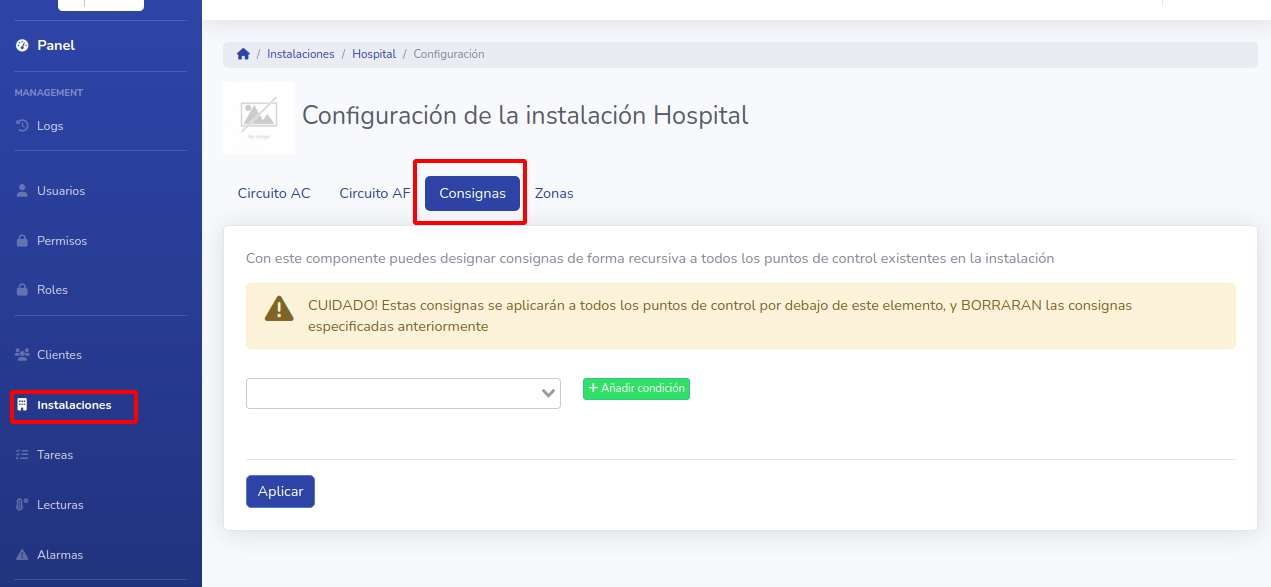

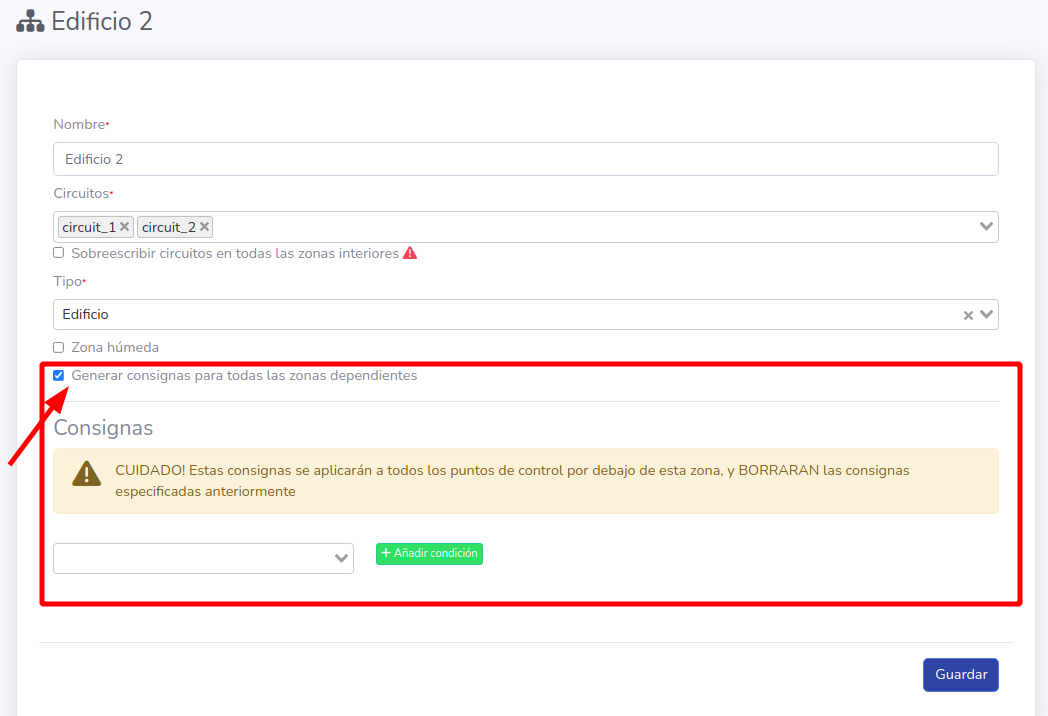

Además de estos puntos, también se ha añadido este módulo en la edición de una zona, y a la configuración de una instalación. Lo cual permite definir consignas de forma recursiva a todos los puntos de control de todas las zonas dependientes de la zona seleccionada, o de la instalación completa según por donde se acceda a la función.

IMPORTANTE!! el proceso de consignas a través de zona e instalación BORRA todas las consignas existentes en los puntos de control dependientes y asigna las consignas configuradas en la zona

Creación de consignas a puntos de control

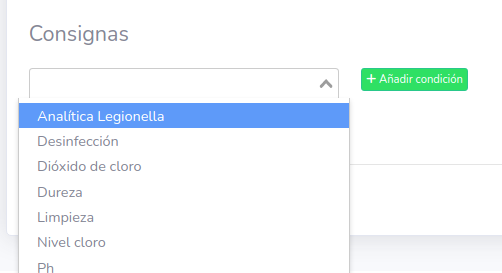

Al acceder al módulo de consignas encontramos un desplegable con todos los atributos disponibles para configurar.

1. Seleccionamos un atributo y le damos al botón Añadir condición

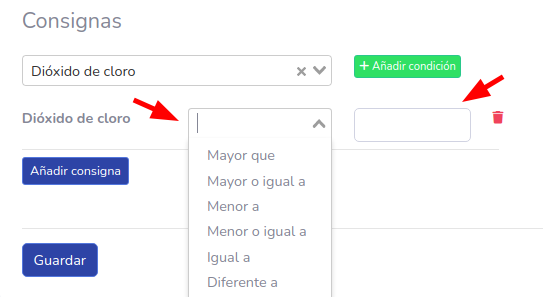

2. Aparece una línea que nos permitirá estipular la condición y el valor de la misma

Si queremos indicar que una acción se tiene que hacer, por ejemplo, realizar purga, pondremos la condición igual a y como valor 1

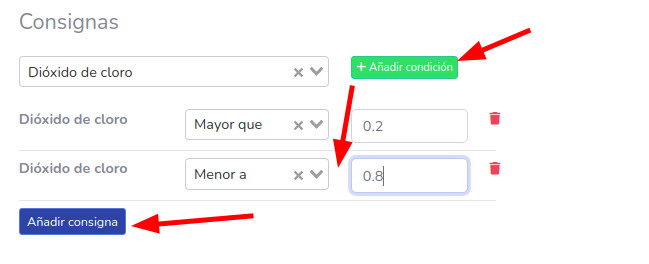

3. Si queremos añadir más de una condición para el mismo atributo, por ejemplo para configurar un rango entre mínimo y máximo, volveremos a accionar el mismo botón de añadir condición para añadir mas líneas en el condicional

Todas las líneas informadas són inclusivas, eso quiere decir que se tienen que cumplir todas and, no se puede definir una o otra or

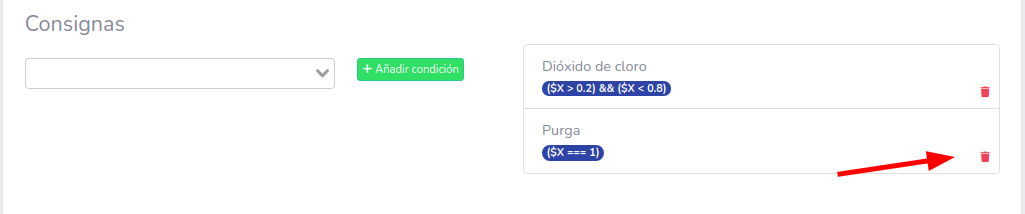

4. Cuando se hayan configurado todas las opciones le damos al botón añadir consigna para que esta consigna se añada a la lista de consignas configuradas. La lista de consignas tiene un botón de borrado para quitar una consigna de la lista.

Las consignas no se registran en el sistema hasta que no se guarde el item que estamos editando, acumulador, deposito, checkpoint, etc.

Generación de alarmas

Cuando se registra una lectura en un punto de control, se comprueba si ese punto tiene alguna consigna configurada para el valor tomado. Si el valor incumple la consigna configurada automáticamente se genera una alarma que queda registrada en el sistema y que puede ser gestionada desde el módulo de alarmas.
